近日被类似小区广播的广告烦死,想看下到底是哪来的广告。

购入神器MOTO C118,刷入OsmocomBB，尝试了下GSM截获。

如果在国外截获到的数据流，再解密就不是一般的恶心了，

需要2009年公布的2TB大小的GSM加密算法字典。。

当然以上假设是在国外。。。天朝的GSM，你懂得。。。

另外如果你想获得手机发出的数据需要给C118换两个balun。

根据大神教程来的。耐心点来。。

来源地址：
http://www.blogjava.net/baicker/archive/2013/11/13/406293.html

相关链接：

https://github.com/osmocom/osmocom-bb

http://bb.osmocom.org/trac/wiki/TitleIndex

硬件部分

支持的手机

手机硬件修改

    国内比较多的是C118，需要换两个balun，不知道怎么翻译，好像是接收数据过滤用的，不过手艺不好的就算了，不换也可以用，只是没有uplink的数据，只能抓到基站广播的数据。
官方的教程http://bb.osmocom.org/trac/wiki/Hardware/FilterReplacement


软件部分

大家也可以上官网查看手册及相关刷机、编译步骤：
http://bb.osmocom.org/trac/wiki/GettingStarted

    不过我按照官网的步骤编译的时候卡在开始下载交叉编译环境上了，由于时间太久了，文中那个链接已经失效，使用这里的地址：http://bb.osmocom.org/trac/wiki/GnuArmToolchain

下面是完整步骤，我的Ubuntu 12.10 内核3.5.0-17 x86_64编译测试通过，干净的系统按照我下面的步骤一般都不会有什么问题：

————————-准备交叉编译环境————————–

cd ~
mkdir osmcombb
cd osmcombb
wget http://bb.osmocom.org/trac/raw-attachment/wiki/GnuArmToolchain/gnu-arm-build.2.sh
chmod +x gnu-arm-build.2.sh
sudo apt-get install build-essential libgmp3-dev libmpfr-dev libx11-6 libx11-dev texinfo flex bison libncurses5 libncurses5-dbg libncurses5-dev libncursesw5 libncursesw5-dbg libncursesw5-dev zlibc zlib1g-dev libmpfr4 libmpc-dev
mkdir build install src
cd src/
wget http://ftp.gnu.org/gnu/gcc/gcc-4.5.2/gcc-4.5.2.tar.bz2
wget http://ftp.gnu.org/gnu/binutils/binutils-2.21.1a.tar.bz2
wget ftp://sources.redhat.com/pub/newlib/newlib-1.19.0.tar.gz
cd ..
./gnu-arm-build.2.sh
export PATH=$PATH:<YOURPATH>/install/bin



————————–准备libosmocore———————-

git clone git://git.osmocom.org/libosmocore.git
cd libosmocore/
autoreconf -i
./configure
make
sudo make install
cd ..
sudo ldconfig



—————————编译osmocomBB———————

我编译了无数遍无数版本，包括master分支，Sylvain/burst_ind分支，sylvain/testing分支，还有另外一个老外存的老版本，需要打patch补丁的版本，最终还是用luca/gsmmap的版本成功，也不能说前面说的几个版本有问题，之前有很多问题，编译器，git等等一团乱麻，可能是我别的地方有出错。

另：Sylvain/burst_ind分支是网上说的比较多的带sniffer功能的分支，但是编译完无法刷固件，需要修改osmocom-bb/src/host/osmocon/osmocon.c，文件中添加定义

#define I_HAVE_A_CP210x

否则会出现“Unable to set custom baudrate, please use appropriate cable”，即使这里通过了我刷了还是不行。

ok，我们使用luca/gsmmap分支，

GsmMap项目使用osmocom–bb项目所支持的手机通过捕捉GSM数据，对应地理位置；然后用户上传后被分析，结果会被展示在项目主页上的地图上。
该项目的主要目标是建立GSM网络的地理分布，然后分析 伪造，拦截和跟踪的可能性，会在官网上披露GSM的安全性。
官方提供一个自己的LiveCD，基于Debian，木有xWindow，参加项目的可以傻瓜化的使用并且抓包，用VirtualBOX或者VMware载入，开机后记得把osmocom–bb所用的C1**系列手机和数据线连到虚拟机，然后按照提示输入gsm即可开始。

sudo aptitude install libtool shtool autoconf git-core pkg-config make gcc
git clone git://git.osmocom.org/osmocom-bb.git
cd osmocom-bb
git checkout –track origin/luca/gsmmap
//git clone git://git.osmocom.org/osmocom-bb.git
//cd osmocom-bb
//git pull –rebase

默认编译出的版本发送信号相关的功能是被注释掉的，用mobile启动layer23后会一直于搜信号的过程中，因为无法发送信号。
如果需要进行实网测试需要打开src/target/firmware/Makefile文件中的编译开关

把osmocom-bb/src/target/firmwire/下的Makefile中的 CONFIG_TX_ENABLE宏打开：

# Uncomment this line if you want to enable Tx (Transmit) Support.
-#CFLAGS +=-DCONFIG_TX_ENABLE
+CFLAGS +=-DCONFIG_TX_ENABLE

然后到src目录下编译

cd src
make



————————-运行——————————————-

编译一切OK后，进行刷手机操作，我的C118手机，固件都是在compal_e88目录下的bin文件，会有很多bin文件

其中compalram为我们用来刷手机的，只会写入ram，重启手机就没了，highram是为了加载超过65535的大文件，比如rssi.highram.bin，e88flash和e88loader是用来真实刷入手机固件的，慎用，因为我还想平时打打电话呢。我之前就刷挂了，bootloader还在，还好我买了两个，把另外一个读出来重新写回去了。

    layer1和src/host/layer23/src/mobile/mobile程序，实现了从layer1到layer3的功能，我们主要用layer1，rssi是用来测试信号的，不同的信道信号强度等等一些相关信息，需要配合chainload或loader刷入，这几个应用详细说明在这里：http://bb.osmocom.org/trac/wiki/Applications

连上硬件，使用lsusb和dmesg查看端口号，我都是ttyUSB0，c123和c118手机都用c123xor参数，CompalE88（C118/C120/C121/C123），CompalE99（C155）

cd host/osmocon/
sudo ./osmocon -p /dev/ttyUSB0 -m c123xor ../../target/firmware/board/compal_e88/layer1.compalram.bin

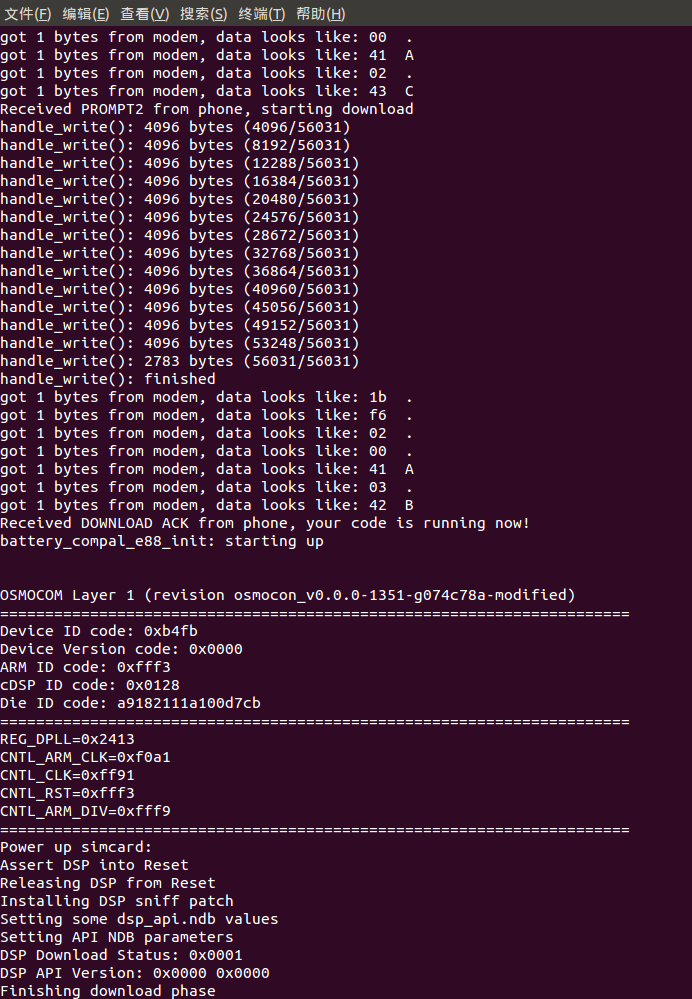

然后在手机关机的状态下，点按开机键，不是长按，屏幕就会显示下载刷写固件并执行，如下图就说明成功了

此时手机应该显示layer1的提示

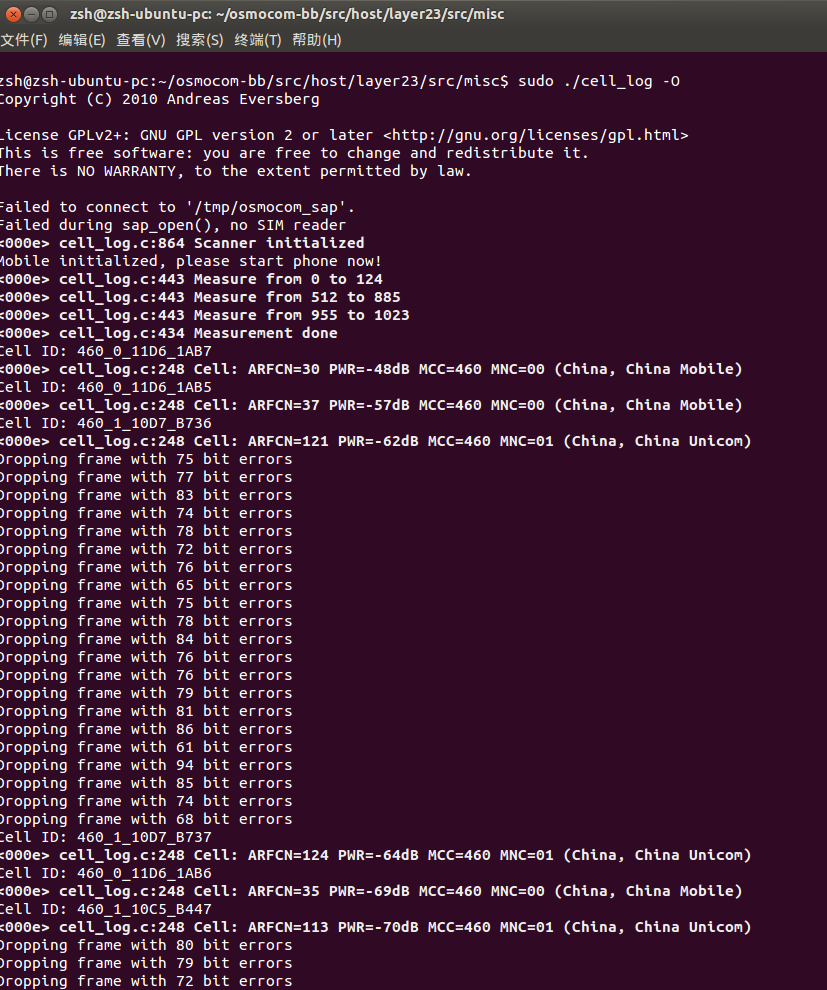

新开一个命令行窗口，进行搜索基站信号，

cd osmocom-bb/src/host/layer23/src/misc
sudo ./cell_log -O

关于ARFCN号，贴个表供参考

频段 名称 信道号 上行(MHz) 下行(MHz) 其他
GSM 850 GSM 850 128 – 251 824,0 – 849,0 869,0 – 894,0 美国, 南美洲国家 和 亚洲部分国家。
GSM 900 P-GSM 900 1-124 890,0 – 915,0 935,0 – 960,0 GSM最先实现的频段，也是使用最广的频段。
E-GSM 900 975 – 1023 880,0 – 890,0 925,0 – 935,0 900M扩展频段
R-GSM 900 n/a 876,0 – 880,0 921,0 – 925,0 铁路GSM（GSM-R），为铁路调度通信系统开发的特殊版本。
GSM1800 GSM 1800 512 – 885 1710,0 – 1785,0 1805,0 – 1880,0 适用于对信道容量需求大的市场，应用范围仅次于900M。
GSM1900 GSM 1900 512 – 810 1850,0 – 1910,0 1930,0 – 1990,0 主要用于美洲国家，由于有频率重叠，与1800M系统不兼容。

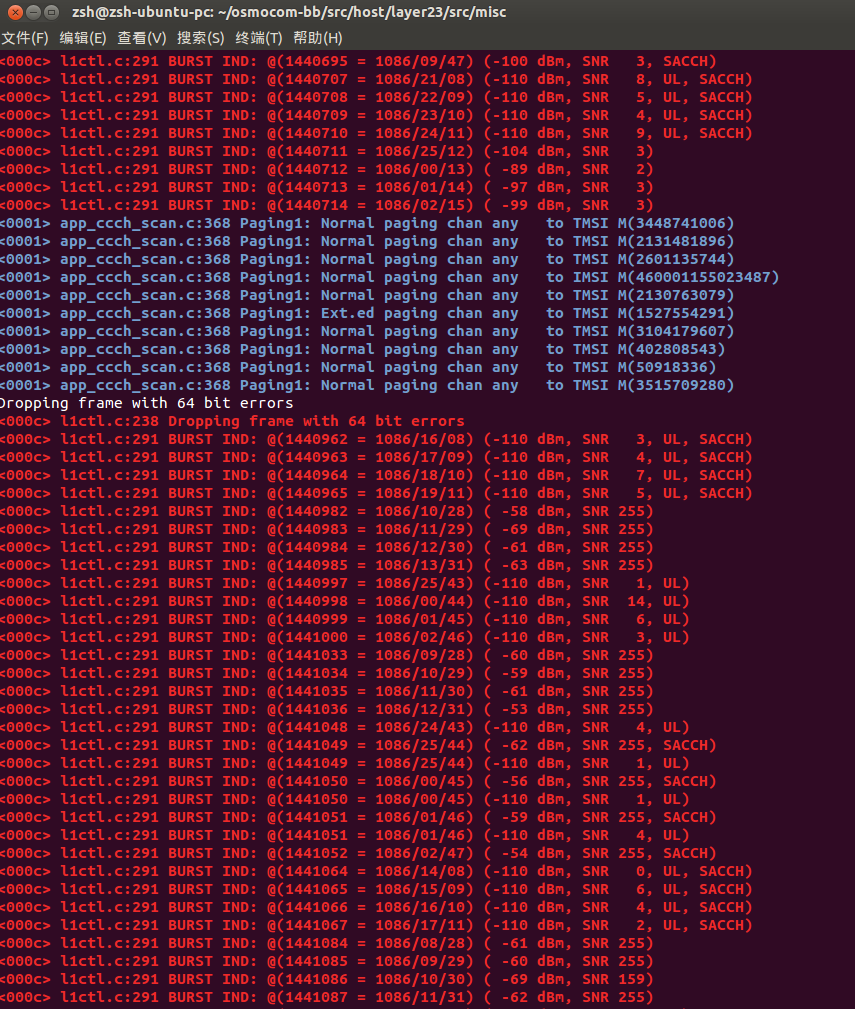

然后使用ccch_scan进行抓包，-a参数为指定ARFCN号，我们用上图中信号比较强的30

sudo ./ccch_scan -i 127.0.0.1 -a 30

layer23使用src/host/layer23/src/mobile下的mobile程序实现，如果只是抓包数据，下列命令不需要执行

cd src/host/layer23/src/mobile
sudo ./mobile -i 127.0.0.1

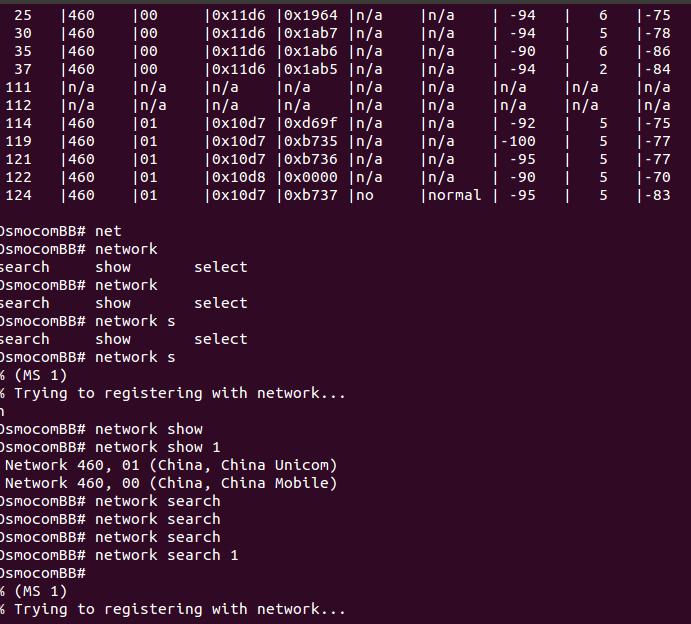

执行了mobile程序之后，本机会开启4247端口，可以使用telnet进行访问，然后配置执行，命令及参数执行方式跟交换机类似

telnet localhost 4247

使用wireshark进行抓包分析还是比较方便的

sudo wireshark -k -i lo -f ‘port 4729’

 uplink的比较少，不知道是不是因为改机把信号改弱了

有个uplink，估计就在我旁边发的
